Produkto pristatymas

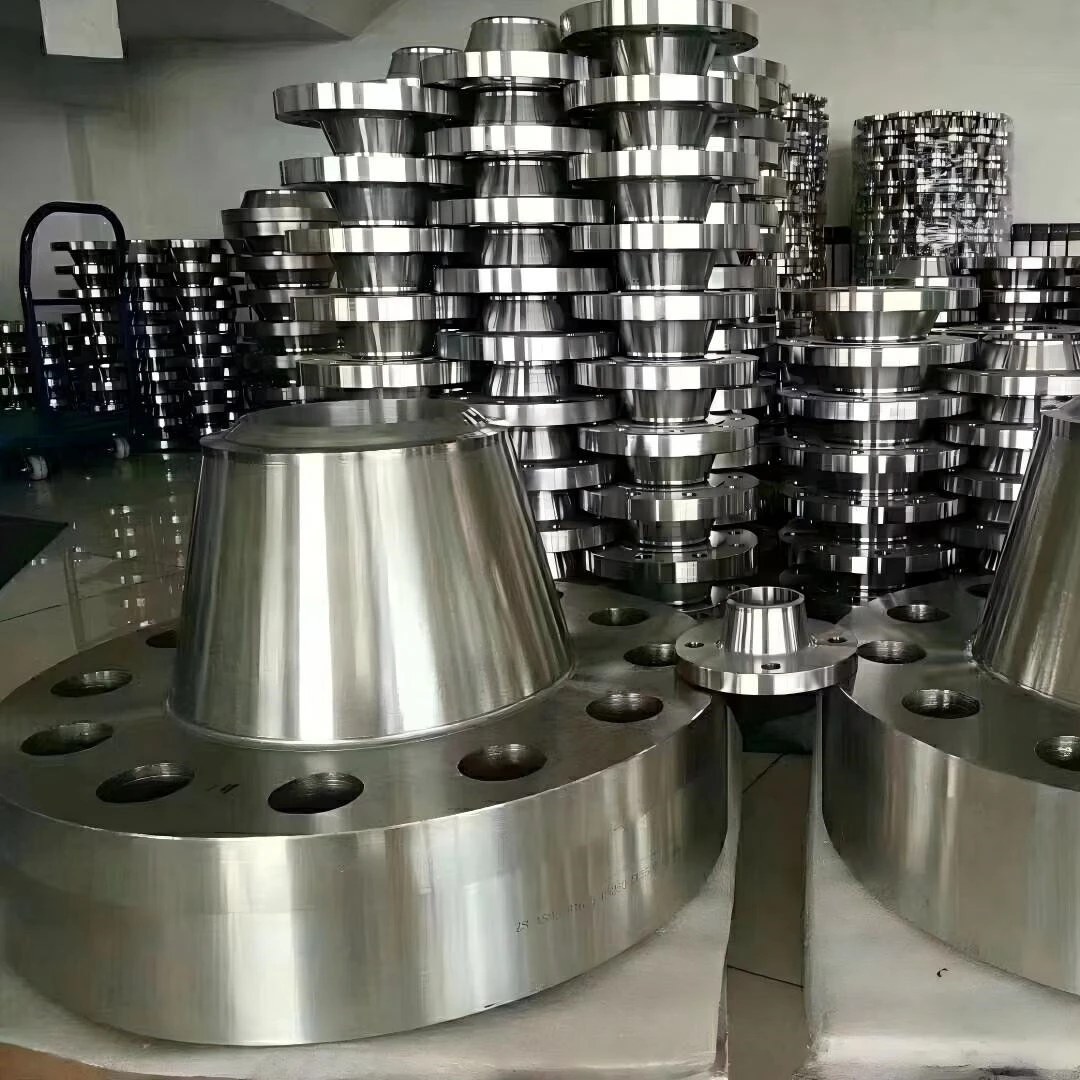

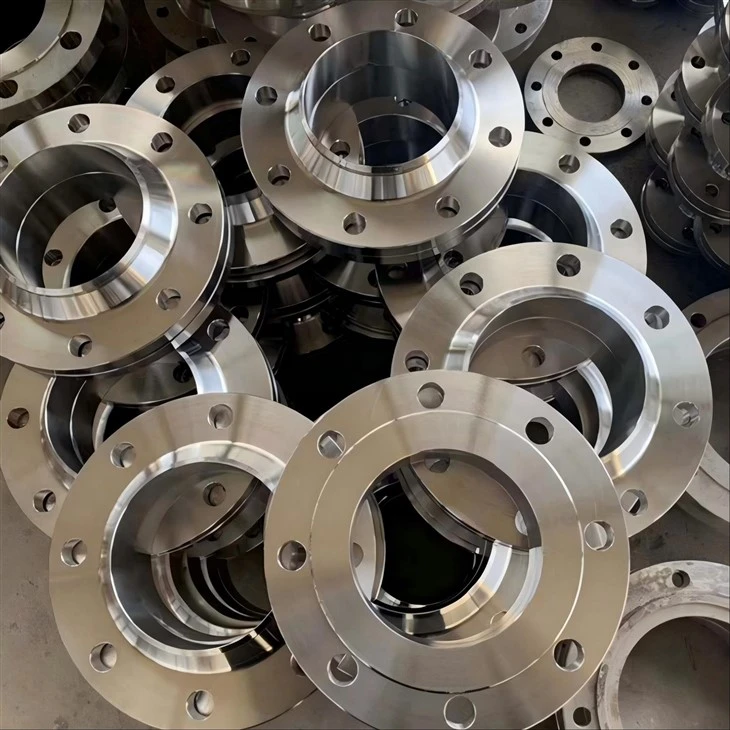

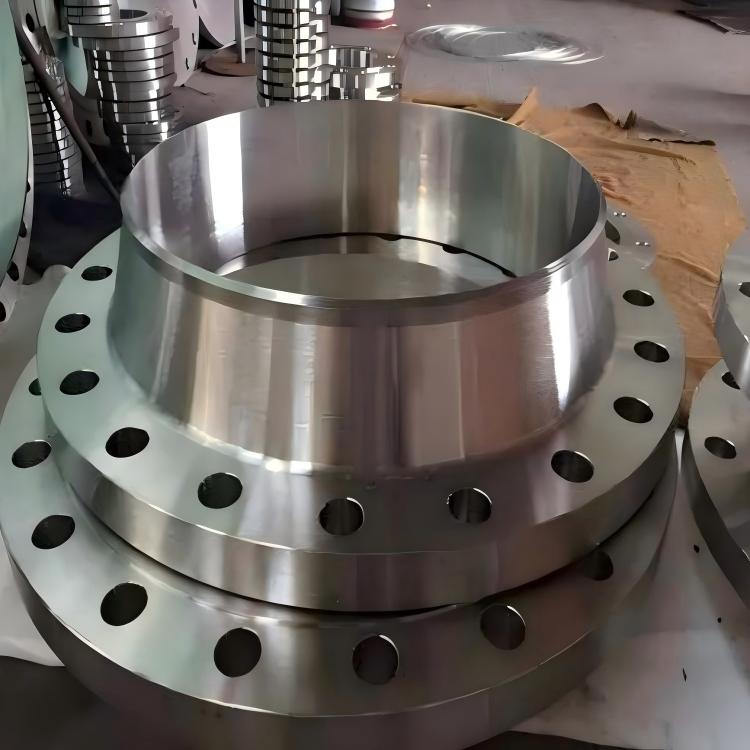

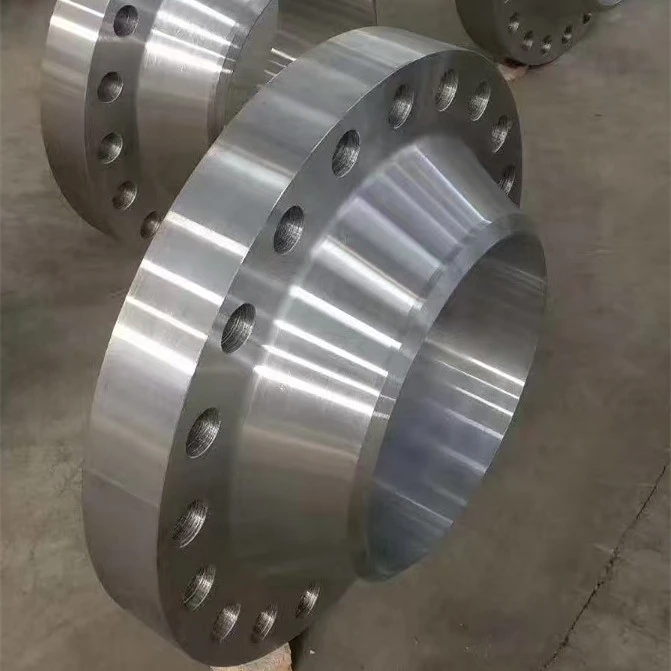

Praktiškai tiesiant dujotiekį,BS suvirinimo kaklelio flanšaidažnai pasirenkami, kai vamzdį reikia prijungti prie įrangos, pvzvožtuvai, siurbliai, slėginiai indai ar šilumokaičiai. Flanšo stebulė prie vamzdžio privirinama sandūriniu suvirinimu, kuris sukuria laipsnišką perėjimą tarp vamzdžio sienelės storio ir flanšo korpuso.

Palyginti su slydimo{0}}ar plokšteliniais flanšais, šis struktūrinis perėjimas gali padėti sumažinti įtempių koncentraciją šalia jungties srities. Vamzdynams, kuriuos veikia slėgio svyravimai arba temperatūros pokyčiai, tokia konfigūracija gali pagerinti bendrą jungties stabilumą.

Medžiagos pasirinkimas dažniausiai priklauso nuo dujotiekio eksploatavimo sąlygų.Anglies plieno flanšaidažniausiai naudojami bendroje pramoninėje aplinkoje, tuo tarpunerūdijančio plieno rūšys, pvz., 304 arba 316 ldažnai pasirenkami vamzdynams, kuriais teka korozinė terpė arba kurie dirba drėgnoje aplinkoje.

Gamybos metu matmenys, varžtų skylių raštai ir flanšo storis apdirbami pagalBS 4504 reikalavimai. Prieš pristatant gaminius paprastai apžiūrima ir apsaugoma laikinomis dangomis, siekiant apriboti koroziją sandėliavimo ir transportavimo metu.

Produkto parametrai

Parametras	Specifikacija
Vykdymo standartas	BS4504
Produkto tipas	Kaltas, suvirintas kaklo flanšas
Dydžių diapazonas	DN10 - DN4000
Slėgio įvertinimas	PN2.5 - PN400
Ryšio tipas	Sandarinis suvirinimas, sujungimas varžtais
Medžiagų kategorijos	Q235, S235JR, S355JR, S355J0, ST37.2, 304, 316L
Paviršiaus apdorojimas	Apsauginė alyva nuo rūdžių, karštasis-cinkavimas, smėliavimas, plovimas rūgštimi
Pakavimo būdas	Medinė dėžė, Medinis padėklas
Tiekimo pajėgumai	2000 tonų/mėn

Techninė diagrama

BS4504 LENTELĖ 16/2
PLIENINIAI SUVIRINIMO KAKLĖS FLANTAI 16 bar

product-854-305

Nom.dydis	Vamzdis nuo d₁	Flanšas			Pakeltas veidas		Užveržimas	Gręžimas			Kaklas
Nom.dydis	Vamzdis nuo d₁	D	b	h₁	d₄	f	Užveržimas	Nr.	d₂	k	d₃	h₂	r
10	17.2	90	14	35	40	2	M12	4	14	60	28	6	4
15	21.3	95	14	35	45	2	M12	4	14	65	32	6	4
20	26.9	105	16	38	58	2	M12	4	14	75	40	6	4
25	33.7	115	16	38	68	2	M12	4	14	85	46	6	4
32	42.4	140	16	40	78	2	M16	4	18	100	56	6	6
40	48.3	150	16	42	88	3	M16	4	18	110	64	7	6
50	60.3	165	18	45	102	3	M16	4	18	125	75	8	6
65	76.1	185	18	45	122	3	M16	4	18	145	90	10	6
80	88.9	200	20	50	138	3	M16	8	18	160	105	10	8
100	114.3	220	20	52	158	3	M16	8	18	180	131	12	8
125	139.7	250	22	55	188	3	M16	8	18	210	156	12	8
150	168.3	285	22	55	212	3	M20	8	22	240	184	12	10
175	193.7	315	24	60	242	3	M20	8	22	270	210	12	10
200	219.1	340	24	62	268	3	M20	12	22	295	235	16	10
250	273	405	26	70	320	3	M24	12	26	355	292	16	12
300	323.9	460	28	78	378	4	M24	12	26	410	344	16	12
350	355.6	520	30	82	438	4	M24	16	26	470	390	16	12
400	406.4	580	32	85	490	4	M27	16	30	525	445	16	12
450	457.2	640	34	87	550	4	M27	20	30	585	496	16	12
500	508	715	34	90	610	4	M30	20	33	650	548	16	12
600	609.6	840	36	95	725	5	M33	20	36	700	652	18	12
700	711.2	910	36	100	795	5	M33	24	36	840	755	18	12
800	812.8	1025	38	105	900	5	M36	24	39	950	855	20	12
900	914.4	1125	40	110	1000	5	M36	28	39	1050	955	20	12
1000	1016	1255	42	120	1115	5	M39	28	48	1170	1058	22	16
1200	1220	1485	48	130	1330	5	M45	32	48	1390	1262	30	16
1400	1420	1685	52	145	1530	5	M45	36	48	1590	1465	30	16
1600	1620	1930	58	160	1750	5	M52	40	56	1820	1668	35	16
1800	1820	2130	62	170	1950	5	M52	44	56	2020	1870	35	16
2000	2020	2345	66	180	2150	5	M56	48	62	2230	2072	40	16

Produkto privalumai

Matmenų atitiktis BS 4504

Flanšų apdirbimas ir gręžimas atitinka BS 4504 apibrėžtus matmenų nuokrypius, įskaitant varžto apskritimo skersmenį, tarpą tarp skylių ir flanšo storį. Šių matmenų išlaikymas padeda užtikrinti, kad surinkimo metu flanšas tinkamai atitiktų vamzdžius, tarpiklius ir sujungimo flanšus.

Keli medžiagų variantai

Vamzdynų sistemos dažnai veikia skirtingomis aplinkos sąlygomis. Anglies plieno medžiagos, tokios kaip Q235 arba S355JR, plačiai naudojamos standartiniams pramoniniams vamzdynams, o nerūdijantis plienas (304 / 316L) dažniausiai pasirenkamas, kai tampa svarbus atsparumas korozijai.

Suvirinimo kaklelio struktūra

Prie vamzdžio privirinta kūginė stebulė leidžia apkrovai nuo flanšinės jungties palaipsniui pereiti į vamzdžio sienelę. Tais atvejais, kai vamzdynuose svyruoja slėgis arba vibracija, ši geometrija gali padėti sumažinti įtempių koncentraciją suvirinimo srityje.

Pagrindinės programos

Naftos ir dujų įrenginiai

BS suvirinimo kaklelio flanšaidažniausiai montuojami naftos perdirbimo linijose, kompresorinėse stotyse ir naftos perdirbimo gamyklų vamzdynuose, ypač ten, kur vamzdynus reikia sujungti su siurbliais, vožtuvais ar slėginiais indais.

Cheminio perdirbimo gamyklos

Cheminės gamybos sistemos dažnai apima vamzdynus, prijungtus prie reaktorių, šilumokaičių ir saugojimo įrangos. Tokiose aplinkose flanšinės jungtys leidžia lengviau prižiūrėti, kai reikia pašalinti vamzdyno dalis.

Energijos gamybos sistemos

Elektrinėse jungės gali atsirasti garo vamzdynuose, katilų jungtyse ir turbinų sistemose. Suvirinimo kaklelio flanšai dažnai naudojami tose vietose, kur reikalingas mechaninis patikimumas.

Jūrų ir laivų statyba

Laivų vamzdynų sistemose dažnai naudojamos flanšinės jungtys balastinio vandens linijose, kuro perdavimo sistemose ir gaisro gesinimo vamzdynuose, kur svarbus atsparumas korozijai ir paslaugų prieinamumas.

DUK

1 klausimas: ar jūsų suvirinimo kaklelio flanšai pagaminti pagal BS4504?

Taip. BS suvirinimo kaklelio flanšai gaminami pagal matmenų reikalavimus, apibrėžtus BS 4504, įskaitant varžtų skylių išdėstymą ir slėgio įvertinimus. Jei reikia, kartu su siuntomis gali būti pateikiamos medžiagų bandymų ataskaitos ir tikrinimo dokumentai.

2 klausimas: ar galima pritaikyti BS suvirinimo kaklo flanšų specifikacijas?

Priklausomai nuo projekto reikalavimų, galima pritaikyti pagal medžiagų rūšis, paviršiaus apdorojimą ir tam tikrus matmenis. Minimalus užsakymo kiekis paprastai skiriasi priklausomai nuo specifikacijos ir medžiagos tipo, o detales galima aptarti užsakymo patvirtinimo metu.
